OLEFINI Climamaster Serisi

Genel Bilgiler

GENEL ÖZELLİKLER

Ünite seçimi için elverişli
Geniş soğutma kapasitesi aralığı
*36000Btu/h´dan 360000Btu/h´ya kadar geniş soğutma kapasitesi aralığı.

Tasarım esnekliği

*Kompakt tasarım.
*Hava giriş ve çıkış flanşları standarttır.
*Çatı tipi üniteye ve zemine montaja uygundur.

Üstün Dayanıklılık

Dayanıklı yapı

*Astar boyalı kabin panellerinin dış yüzeyi 1000 saatlik Tuz Püskürtme Testini geçmiştir.
*Kapaklı bölümler ile eğimli üst panellerin bulunduğu hava koşullarına dayanıklı yapı.
*ASTM-A-653 uyumlu G90 galvanizli endüstriyel tip gösterge plakası.

Özelleştirilmiş korozyon önleme işlemi

*Özel korozyon önleme işlemi uygulanmış çatı tipi paket klimalar deniz kenarındaki bölgeler ile asitli maddeler bulunan bölgeler için uygundur.
*Isı değiştiricisine uygulanan özel korozyon önleme işlemi, asit yağmurlarına veya tuz nedeniyle oluşan korozyona karşı 5 ile 6 kat arasında daha fazla koruma sağlar.
*Ünitede bulunan tüm PCB parçaları çift taraflı rutubeti önleyen
boya ile kaplanmıştır. Elektrik kutusunun – – – metal kapağının dış yüzeyi püskürtme boya ile boyanmıştır.
*Tüm vidalar paslanmaz cinstendir
*İç ünitenin gövdesi ve motorlar paslanmaz malzemeden imal edilmiştir.
Dayanıklı scroll kompresör

*Tanınmış kompresör markaları: Copeland, Hitachi, Danfoss, vb. Daha fazla dayanıklılık.
*Daha sessiz çalışma ve daha yüksek dayanıklılık için kompleks dahili emme ve basma valfleri kaldırılmıştır.
*Kompakt, hafif tasarım ve daha az hareketli parça içeren tasarım.
Çok yönden koruma sağlayan tasarım

*Ünitelerin normal ve dayanıklı bir şekilde çalışmasını sağlamak üzere çok sayıda ölçüm.
*Sistem akım koruması, Yüksek/düşük basınç anahtarı koruması, Sıcaklık sensörü açma/kapatma koruması, vb. Üç fazlı koruma devresi özelleştirilebilir.

Kolay Montaj

Kablo bağlantıları için elverişli

*Elektrik kutusunun erişim kapağı sökülebilir.
Elektrik kutusunun kapağı kolaylıkla açılabilir.
*Sadece enerji besleme kablolarını bağlayın, sinyal kablolarını bağlamanıza gerek yoktur.

Bağlanması kolay drenaj hortumu

*Özel drenaj ucuna kauçuk drenaj hortumunu hızlı ve kolay bir şekilde bağlayabilirsiniz.

Kolay Bakım

Harici basınç gösterge uçları
*Paneli sökmeden sistem basıncını kullanışlı ve hızlı bir şekilde ölçebilmek amacıyla ünitede harici gösterge uçları bulunmaktadır.
Kolay erişim kapağı tasarımı

*Filtre, fan motoru ve elektrik kutusu bölümlerinde sökülebilir erişim kapakları.
*Bakım ve servis amacıyla sistem bileşenlerine erişim için kolaylık sağlar.

Sistemin arıza tespiti *´Kontrol´ butonuna basın, ünitenin PCB kartı üzerinde bulunan LED göstergede normal kontrol kodu görünecektir.
*Eğer ünitede normal olmayan bir durum varsa, LED gösterge hata kodunu gösterecektir.

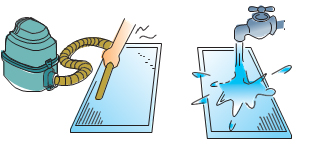

Yıkanabilir filtre

Esnek aksesuar seçenekleri

Kumandalar *Standart olarak kablolu kumanda

*Standart kablolu kumandanın yanı sıra diğer kumandalar da seçilebilir.

*Opsiyonel bir çözüm olarak başka marka bir termostat kullanılabilir.

*Merkezi kumanda fonksiyonu, opsiyonel olarak sunulan merkezi kumanda aracılığıyla gerçekleştirilebilir. Çatı tipi paket üniteler ile merkezi kumanda arasına MD-NIM01 bağlanması gereklidir.

Mekanik Özellikler

Genel

Ünitelerin hava yönleri değiştirilebilir. Tüm üniteler fabrikada birleştirilmiş, iç tesisat kabloları çekilmiş, eksiksiz bir şekilde soğutucu akışkan dolumu yapılmış ve soğutma ve ısıtma çalışması, fan devri ve fanın dönüş yönü ile kumanda sıralaması açısından fabrikadan çıkmadan önce %100 çalışma testinden geçirilmiştir. Kolaylıkla tanınabilmeleri için ünitenin iç tesisat kabloları renkli ve numaralıdır. Ünite ile entegre olarak hava koşullarına dayanıklı bir kumanda paneli sağlanmaktadır.
Gövde

Ünitenin gövdesi Çinko kaplı, endüstriyel tip galvanizli çelikten imal edilmiştir. Dış yüzeyler temizlenmiştir, harici panellerin tümü ASTMA 653 uyumlu G90 galvanizli endüstriyel tip plaka üzerine elektrostatik polyester fırın toz boya ile boyanmıştır, dış ortama montaj için hava koşullarına karşı dayanıklı biçimde güçlendirilmiş ve lehimlenmiştir. Çelik sac için 1000 saatin altında Tuz Püskürtme Testi uygulanmıştır ve özel işlem görmüş malzemelerle 2000 saatin üzerine çıkabilir. Kabin yapısı her türlü bakıma olanak sağlamaktadır. Sadece vidaları sökülerek, servis panelleri kolaylıkla yerinden çıkarılabilir ve yeniden yerine takılabilir. Ünitenin iç ünite tarafında kalan tüm paneller ve üst kapaklar 16mm köpük yüzeyli kapalı hücre yalıtım malzemesi ile yalıtılmıştır. Ünite forklift veya vinç ile taşınabilir, ünitenin dört bir yanında forklift çatalları için açıklıklar bulunmaktadır.
Kompresörler

Tüm ünitelerde doğrudan sürülen, hermetik, scroll tipi kompresörler ve santrifüj tipi yağ pompası bulunmaktadır. Gaz soğutmalı motorun gerilim aralığı, ünitenin anma değerleri etiketinde belirtilen gerilim değerinin artı veya eksi yüzde 10 oranındadır. Ünite için aşırı yüklenmeler scroll kompresörler ile karşılanır. Çatı Tipi Paket ünitelerde kullanılan kompresörler hermetik olarak sızdırmaz pistonlu tiptir. Standart olarak, bir yağ karteri ısıtıcısı bulunmaktadır. Susturucu bulunan kompresörler, gürültü seviyesini düşürmek amacıyla, endüstriyel tip çelik bir gövde üzerine bulunan yaylara monte edilmiştir. En yüksek performansı sağlamak için ünitede günümüzün en iyi kompresör teknolojisi kullanılmıştır. Rutubet kontrolü, düşük yükte soğutma ve sistem yedekleme uygulamaları için ikili kompresörler üstün bir başarı sağlar.
Kontroller

Ünitenin iç tesisatı, tüm kontrol sistemleri ve enerji kablosu tesisatı için klemens blokları ile fabrikada eksiksiz bir şekilde tamamlanmıştır. Sigorta montajı için ünitenin dışında bir alan bırakılmıştır. Mikroişlemci kontrolü, 24V kontrol fonksiyonlarının tamamını sağlar. Hassas kontrol sayesinde, iç ve dış ortam sıcaklıklarını ölçen sensörlerden alınan elektronik sinyallere tepki olarak tüm ısıtma, soğutma veya havalandırma kararları verilir. Bu şekilde sıcaklık hassas bir şekilde kontrol edilir, ayar değerinden minimum sapma sağlanır ve binada daha yüksek bir konfor elde edilir. Merkezi bir mikroişlemci, makinenin koruma düzeyini de daha yukarı çeker.
Serpantinler

İçlerindeki kanatçıklar bakır borulara mekanik olarak birleştirilmiştir, hidrolifik alüminyum kanatçık standarttır. Basıncın sürekliliğini sağlamak amacıyla serpantinler fabrikada 3100KPa (450 psig) basınç ile test edilmiştir.
Elektronik Termostatlar

Genel bilgiler: Özel bir elektronik termostatın ünite kontrolleri standart olarak yapılmıştır. Tek veya iki kademeli soğutma uygulamalarını kontrol eder. Termostat normal olarak oda sıcaklığı ve çalışma modunu gösterir. Ayrıca ekipman fanının sürekli çalışması veya fanın fasılalı çalışması seçiminin yapılabilmesine olanak sağlar. Son olarak, ünitenin durumunu gösterir, böylece kullanıcı için en fazla bilgiyi sağlar.
